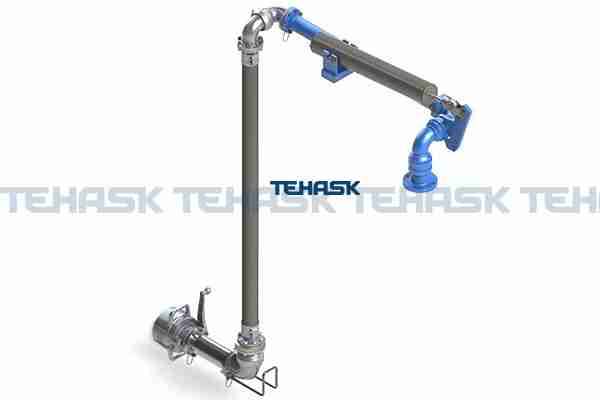

Устройства нижнего налива LA210

-это шарнирные трубопроводы, используемые для перекачки жидкостей из/ в в автомобильные или железнодорожные цистерны часто через клапан API RP 1004.
Серия LA210 оснащена пружинным компенсаторы с гибким вертикальным рукавом.

Технические характеристики

• Расчетная температура: -15 / +65°C
• Расчетное давление: 10 бар
• Испытательное давление: 15 бар
• Скорость потока  6 м/с:
• Диаметр 3” > 82 м3/ч
• Диаметр 4” > 150 м3/ч

Базовая комплектация

• Расположение на правую сторону, нижний вход, ANSI 150 входной фланец
• Усиленное поворотное соединение (двухрядное) F-50 из углеродистой стали + уплотнение FKM (фторкаучук)
•  Пружинный компенсатор

•  Основная труба из углеродистой стали
•  Поворотное соединение F-40 из алюминиевого сплава + уплотнения FKM (фторкаучук)
•   Вертикальный гибкий рукав, кондуктивного типа согласно EN12115
•   Поворотное соединение F-30 из алюминиевого сплава + уплотнения FKM (фторкаучук) с ручкой
•   Быстроразъемное сухое соединение (БРС) из алюминиевого сплава + уплотнения FKM (фторкаучук)

Дополнительные опции

• Расположение: Слева
• Вход: Верхний вертикальный
• Соединение разъёмного типа

• Жесткая вертикальная труба с двойным концевым шарниром
• Специальные конфигурации для расширенного диапазона температур (-60/+200 °C)
• Опция с рекуперацией паров, с муфтой рекуперации пара API RP1004
• Полуавтоматическая муфта
• Муфта на шланге Stanag 3756
• Версия для авиацинного керосина, со шлангом EN1825 тип C
• Цветовое исполнение под заказ

Аксессуары

• Переключатель муфты
•  Аварийный выпускной клапан
•  Обратный клапан

• Парковочное устройство

• Переключатель парковки

• Смотровое стекло
•  Защита из нержавеющей стали для гибкого шланга стойки
•  Стойка
